机器学习发展迅速，谷歌的TPU专用芯片犹如夜空中闪耀的明星，在该领域初露锋芒。这芯片不断升级换代，其背后有何秘诀？接下来，我们将详细解析。
TPU产品线初亮相

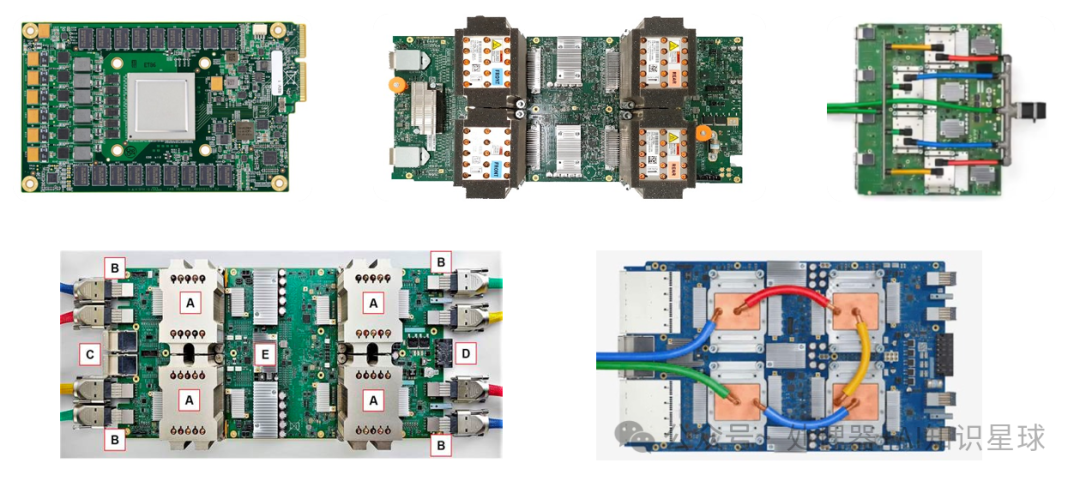

谷歌发布的TPU芯片，旨在提高机器学习的工作效率。自其诞生，便在技术发展中持续进步。起初，它承载着重大责任，为机器学习领域带来了革新的希望。之后，它推出了TPU v1、v2、v3和v4等多个版本，以及Edge TPU和谷歌Tensor等系列，每个版本都有其独到之处。
2017年，谷歌在其Pixel 2和Pixel 3手机上推出了首个面向普通消费者的定制图像处理器，名为Pixel Visual Core。这一举措意味着TPU技术在消费电子领域的潜力开始显现。

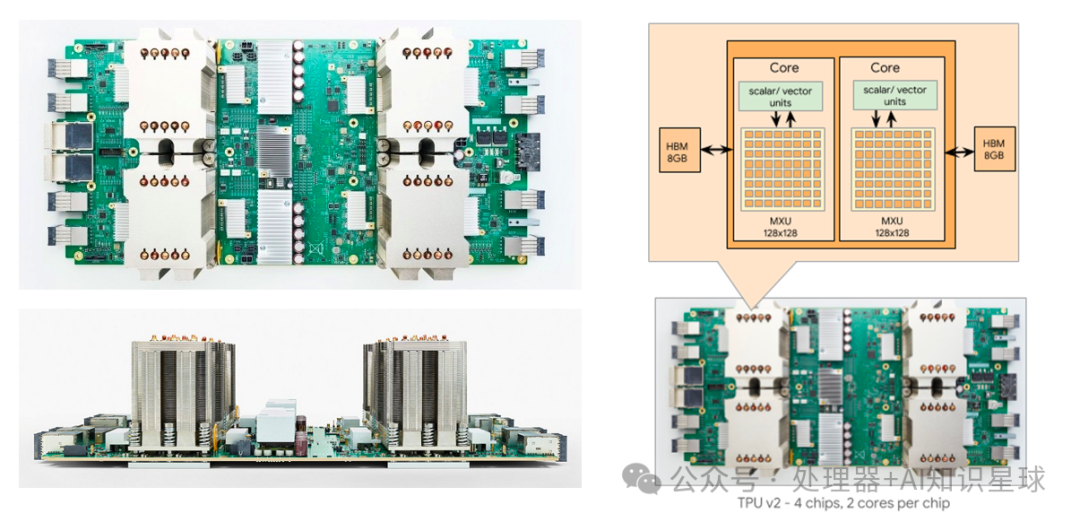

TPU v2的优化

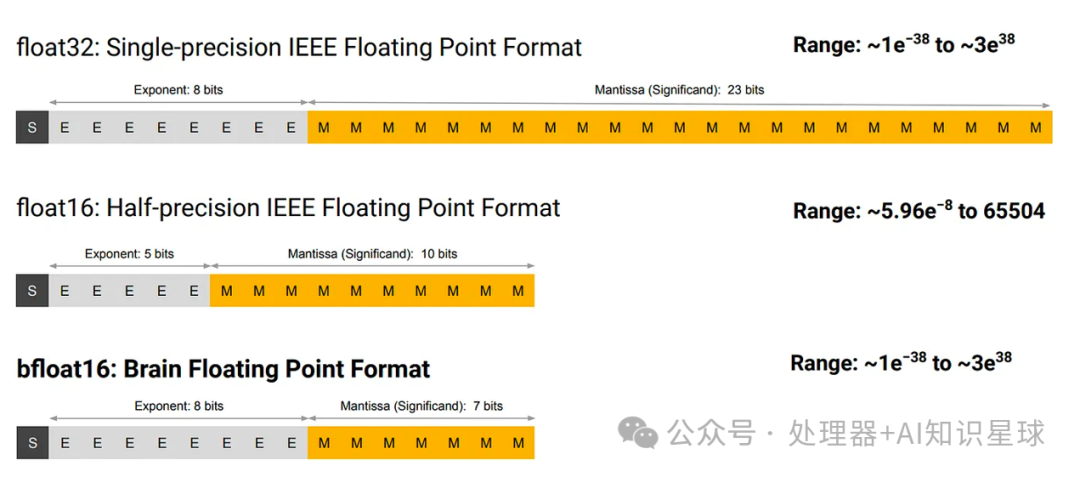

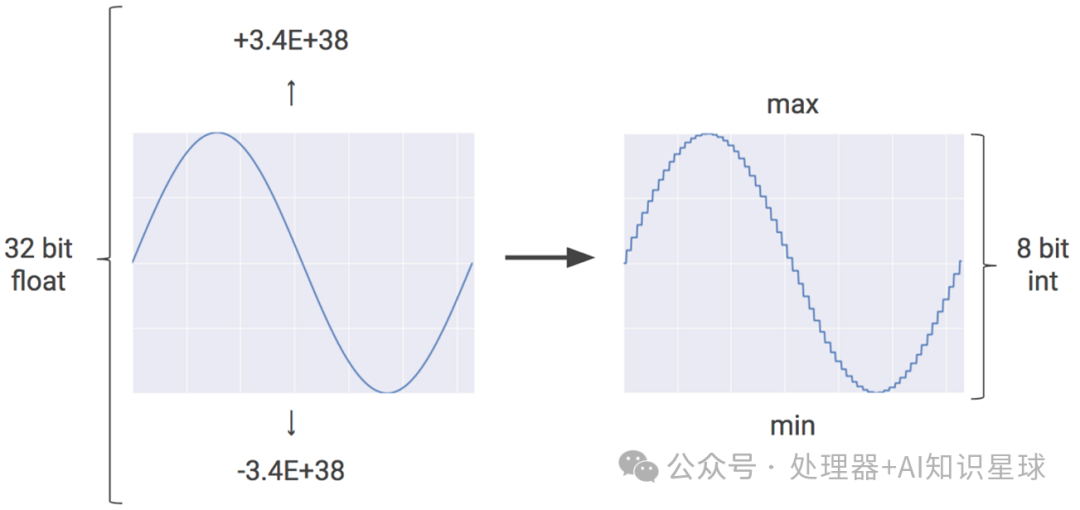

在TPU v2中，谷歌工程师优化了芯片设计。这一优化至关重要，大幅提高了TPU的性能。同时，他们引入了BF16格式支持，这一更新让TPU在数据处理上效率更高。当时，BF16格式在机器学习领域颇受欢迎，TPU v2的推出使其能更灵活地满足不同工作需求。

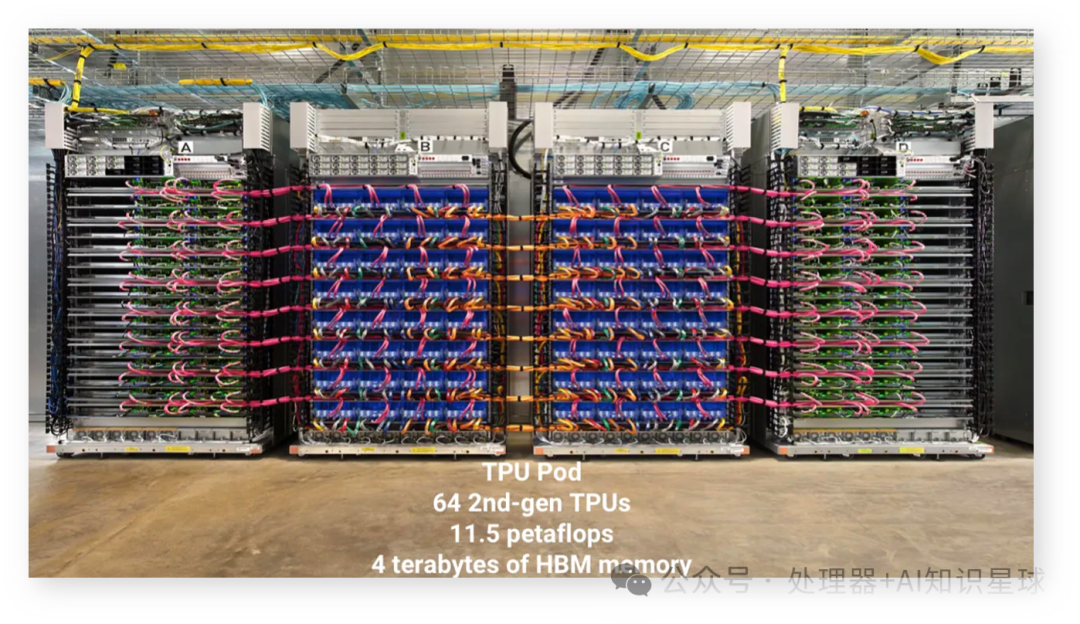

此外，谷歌新推出了由众多TPU构成的集群Pod。他们把256块TPUv2芯片连接在一起，通过加快芯片间的数据传输速度，构建了这个庞大的计算集群。这一举措显著提高了计算能力，为大规模机器学习任务提供了强有力的支持。
TPU v3的飞跃

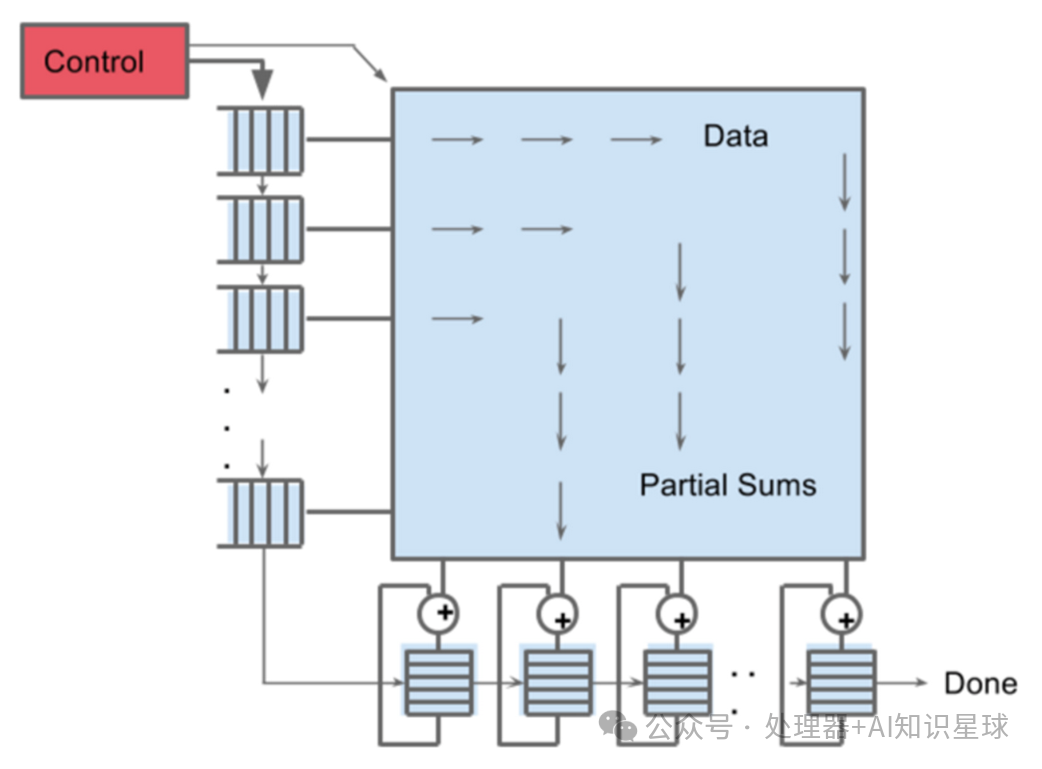

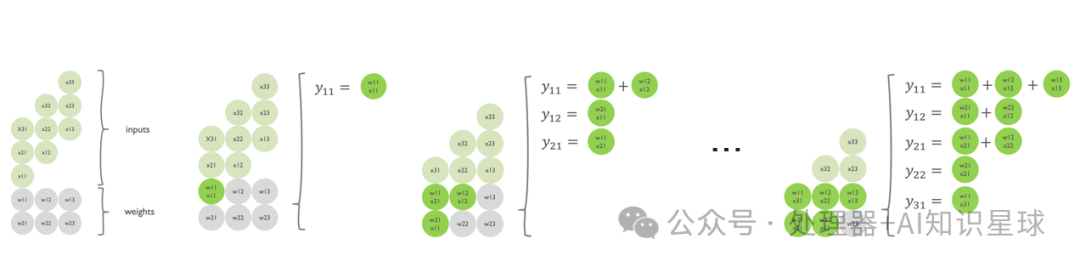

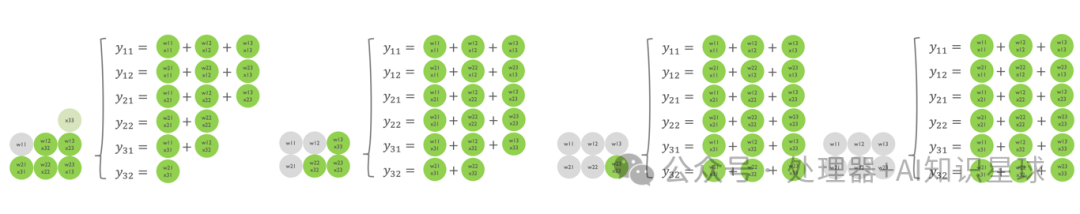

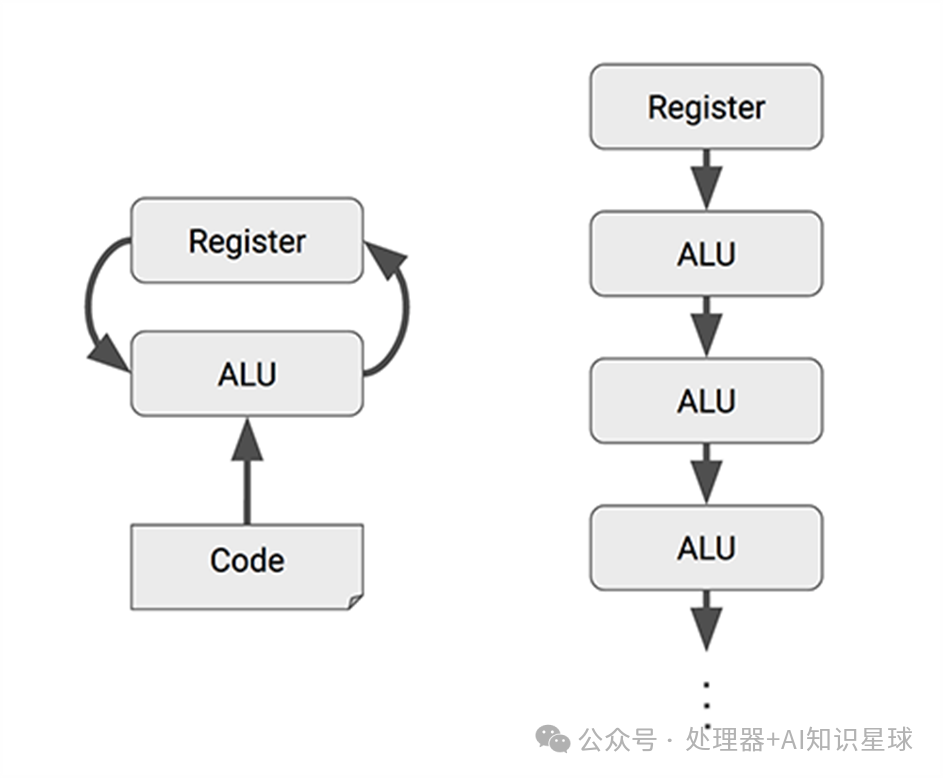

TPU v3的性能显著提升。其芯片面积仅扩大了6%，但矩阵单元数量却增至两倍。结合之前的改进，TPU v3的理论性能峰值比v2提高了2.7倍。这一显著提升让TPU v3在应对复杂机器学习任务时更加游刃有余。

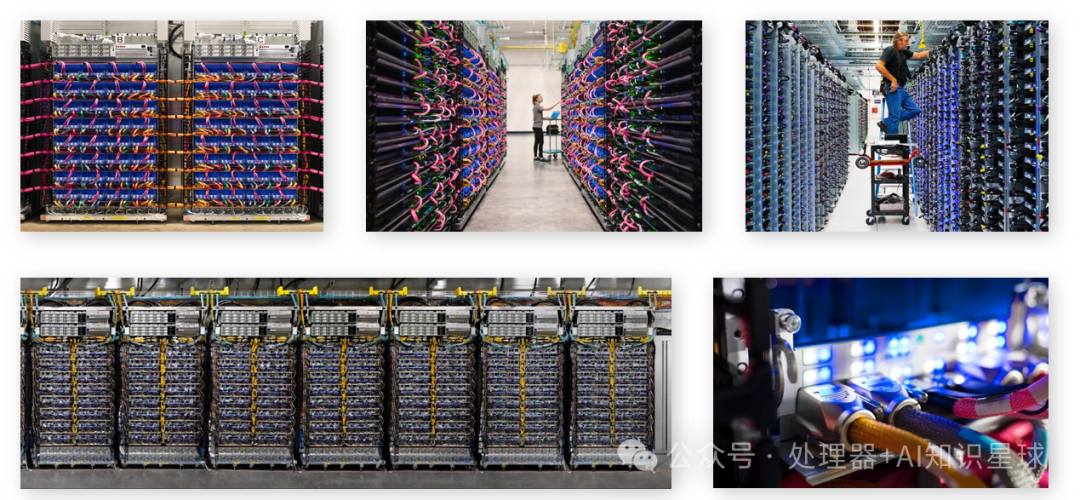

TPU v3的2D环面互连技术得到了明显改进。TPU v3的芯片数量比TPU v2多了四倍，从256个增至1024个。这样的提升让Pod超级计算机的处理能力有了大幅增强，提高了10.7倍。而且，它的计算理论峰值也从12 petaflops飙升至126 petaflops（BF16）。这样的巨大进步，让它在数据中心运算领域拥有了更明显的优势。
TPU v4的革新
2021年，谷歌推出了TPU v4，这一举动象征着技术领域的重大进展。该产品在制造技术方面有了显著提升，制程从16纳米缩小至7纳米，芯片数量更是超过了TPU v3的四倍。更先进的制造技术使得能耗更低，性能更加强大。
TPU v4版本首次引入了3D torus的连接方式。与2D torus相比，这种技术拓宽了带宽，提升了性能。它最多可以支持4096个TPU v4核心。在TPU v4 POD中，其总计算能力达到了1.1260 exaflops的BF16峰值。这为超大规模机器学习带来了前所未有的强大计算支持。
Edge TPU和谷歌Tensor
Edge TPU是为边缘计算环境量身定制的。它能在众多需要实时数据处理功能的边缘设备上，提供高效的计算支持。这使得设备可以在本地完成复杂的机器学习工作。因此，数据传输的延迟和风险都得到了有效减少。以智能家居和工业物联网设备为例，Edge TPU的应用让它们的体验有了明显改善。

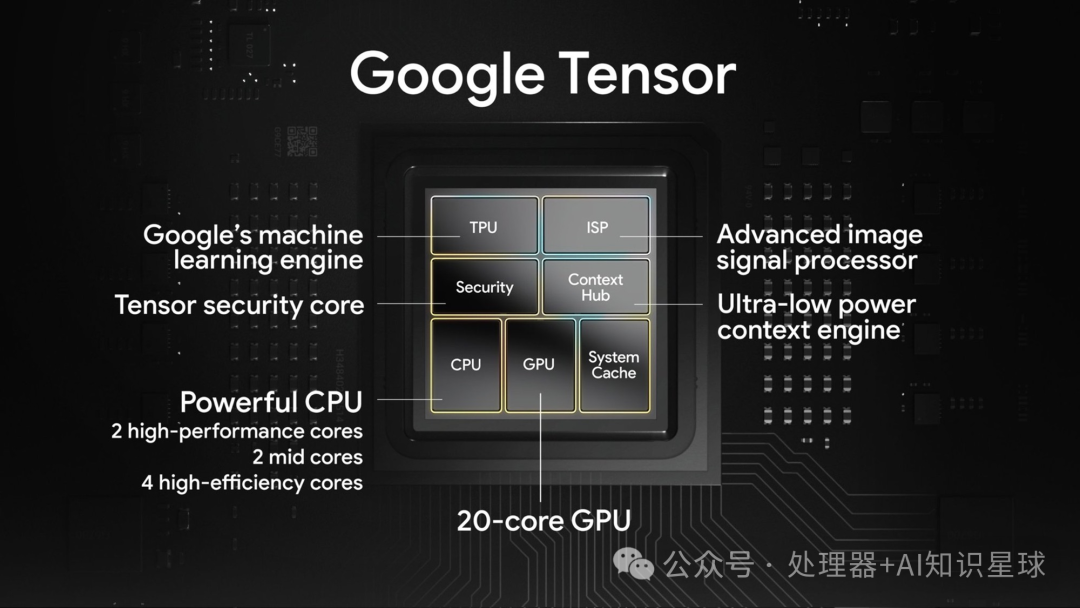

谷歌Tensor主要应用于移动设备。以手机为例，它显著提升了手机的摄影、语音辨识和智能互动能力。用搭载谷歌Tensor的手机，用户能够享受到更加流畅的操作和更为智能化的服务体验。
Tensor G3芯片升级
谷歌新推出的Tensor G3芯片对关键系统部件进行了升级。这些升级是为了更好地支持设备上的人工智能技术。现在，人工智能技术很受欢迎，而Tensor G3芯片的优化让设备运行相关应用更加流畅，进而为用户带来了更智能的交互感受。
谷歌TPU系列不断进步，持续优化。该系列在机器学习领域带来了深远影响，无论是提升计算能力还是拓展应用范围，都扮演着极其关键的角色。你认为谷歌TPU未来会有哪些新动向？欢迎在评论区分享你的看法，别忘了点赞并转发这篇文章。
