HAProxy简介

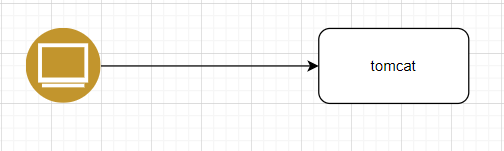

单节点直接访问

HAProxy是用C语言开发的，是一款开源的自由软件。它具备高可用性、负载均衡功能，并能代理TCP和HTTP应用程序。在负载均衡速度和并发处理能力方面，HAProxy比Nginx更胜一筹。众多大型网站架构中，HAProxy常被选用，确保网站高效运作。

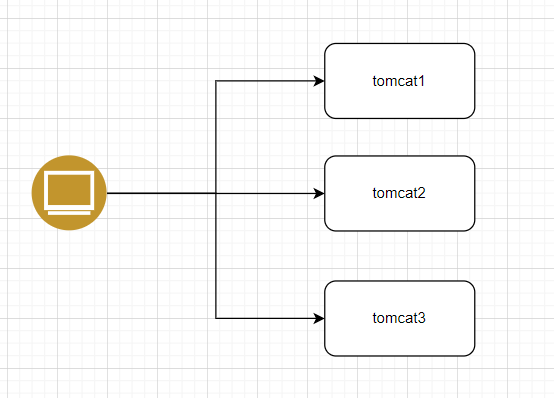

多节点访问

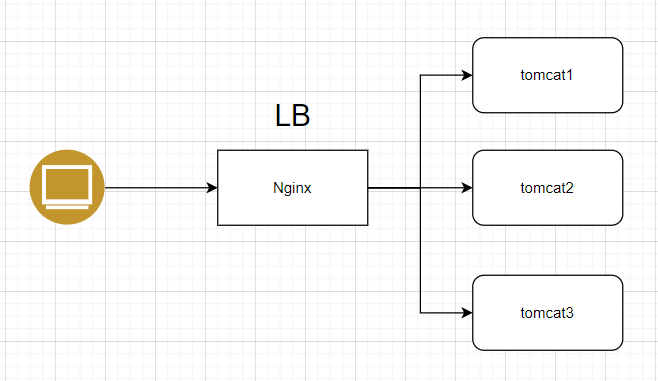

负载均衡访问

单点问题应对

网关+负载均衡

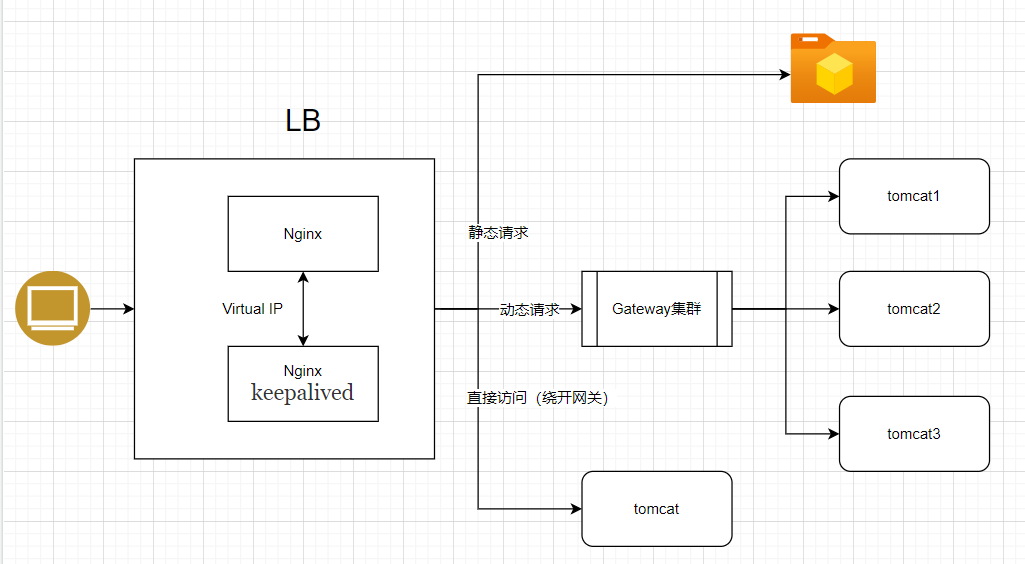

负载均衡器有单一故障点，一旦发生故障，整个系统可能受到影响。为了防止这种情况，我们可以使用Nginx搭配Keepalived或HAproxy搭配Keepalived的方案。这样的组合能在负载均衡器出现问题时快速切换，确保系统持续运行，降低因故障点造成的损失。

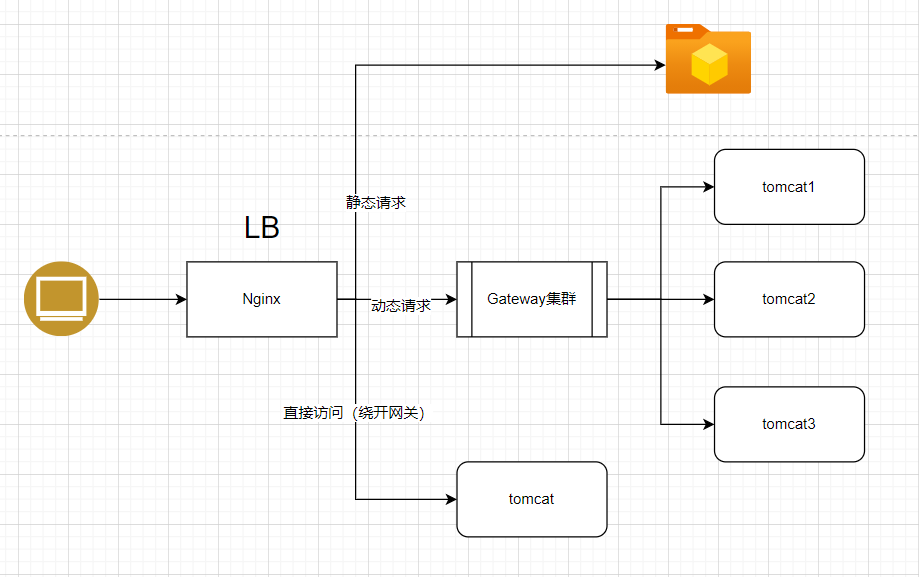

动静分离

Nginx集群

网关鉴权设置

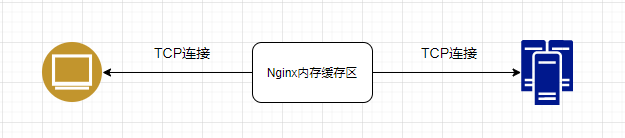

Nginx TCP连接传输

Nginx与LVS对比

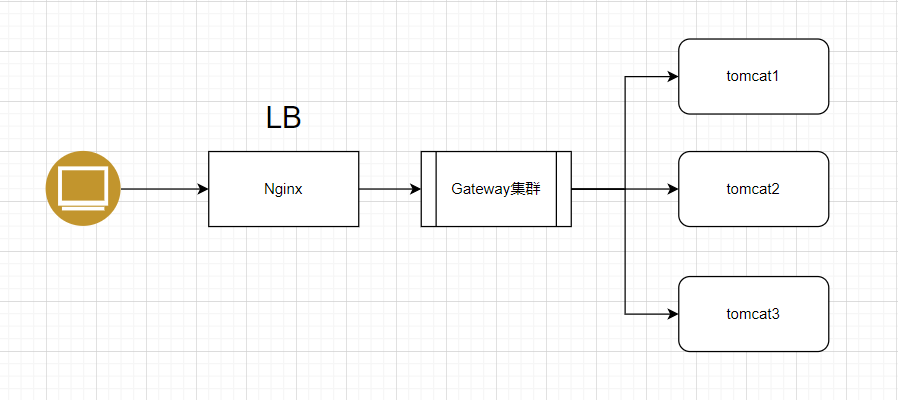

直接将所有流量导入server存在安全风险。为了解决这个问题，我们可以在流量进入server之前，先进行一次身份验证，这个环节就是网关。为了防止出现故障点，网关应以集群模式运行。网关的验证功能可以过滤掉非法流量，增强系统的安全保障。

负载均衡转发

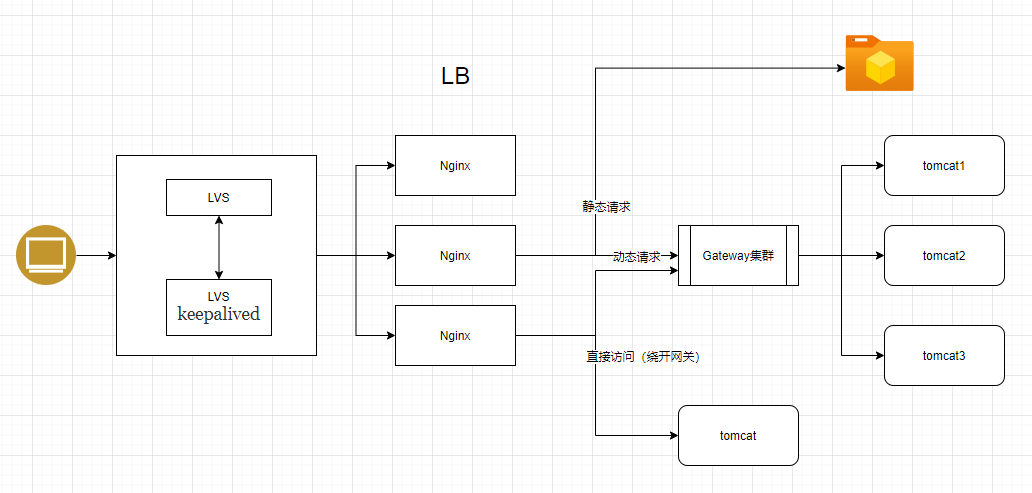

LVS主从

设备接收到客户端的SYN请求，便运用负载均衡算法选择最合适的服务器。随后，它将报文中的目标IP地址更改为后端服务器的IP，并直接进行转发。在某些特定情况下，为了确保服务器能够准确回包，设备还会对报文原有的源地址进行相应调整。通过这种方式，可以实现流量在各服务器之间的合理分配。

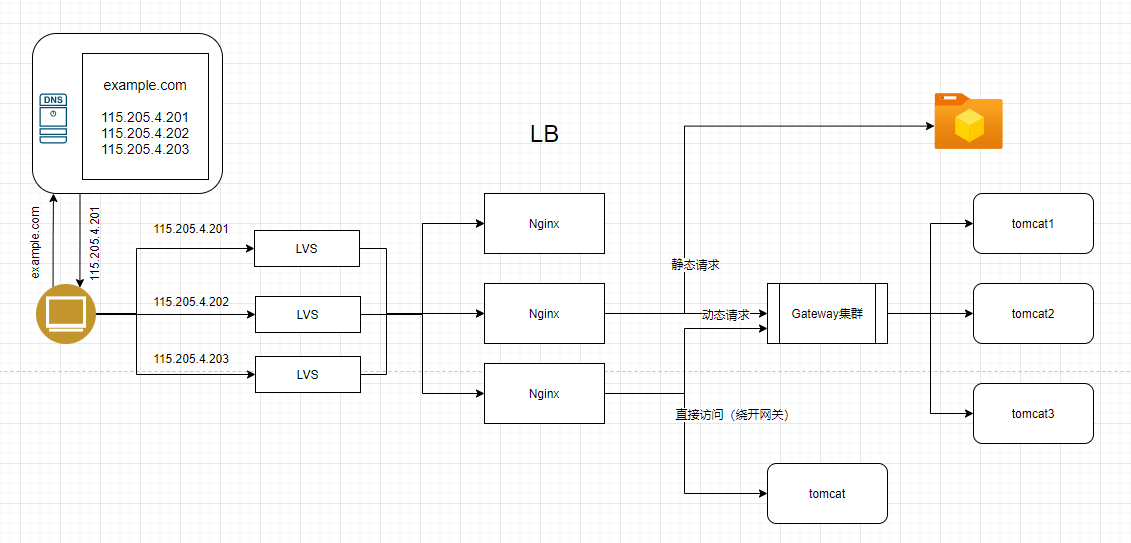

LVS集群

Nginx集群

静态资源部署

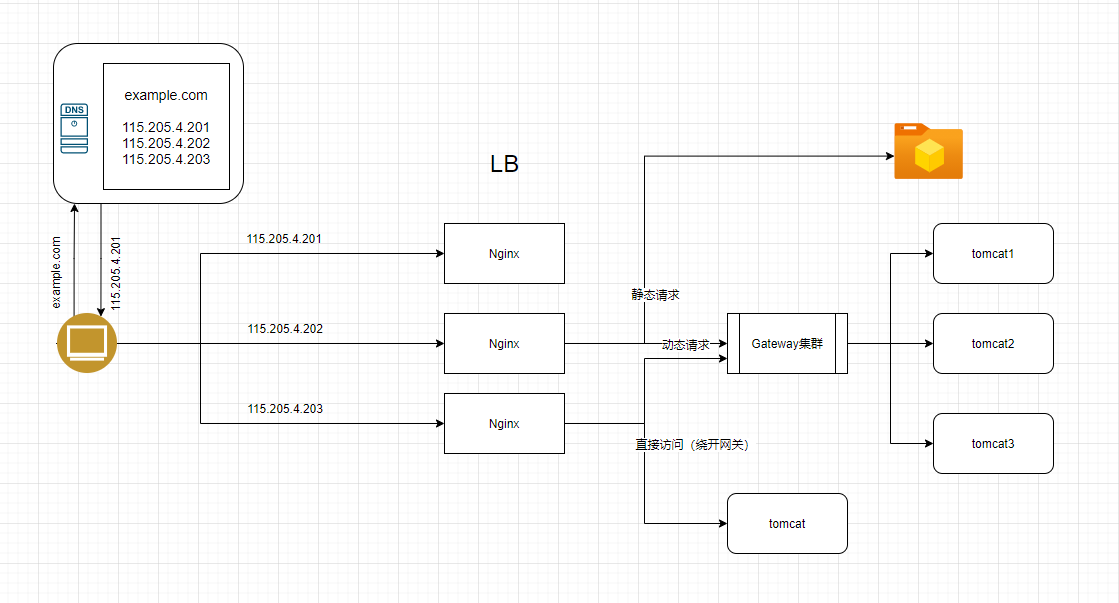

流量大时，将静态资源部署在CDN上是个不错的选择。CDN会自动挑选离用户最近的节点来提供资源。若不利用CDN，服务器在高流量下可能承受不住，进而影响用户的使用体验。采用CDN进行资源分发，能有效提高网站的响应速度。

引入CDN

架构部署选择

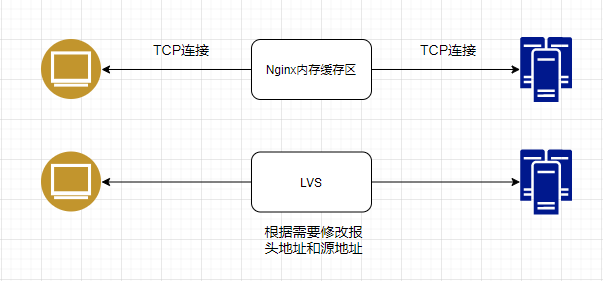

流量较少时，使用多台Nginx是可行的。然而，LVS作为Linux内核模块，运行于内核层，而Nginx则运行在用户层，相对较重。因此，在性能和稳定性方面，Nginx不及LVS。所以，通常采用LVS与Nginx结合的部署模式，以实现更佳的性能表现。

public interface LoadBalance {
    /**
     * 路由
     *
     * @param serverMap 服务列表
     * @return 选择到的一个服务
     */
    String route(Map<String, Integer> serverMap);
}

请求分配算法

public class IpMap {
    /**
     * 待路由的Ip列表，Key代表Ip，Value代表该Ip的权重
     */
    public static Map<String, Integer> serverWeightMap = new HashMap<>();
    static {
        serverWeightMap.put("192.168.1.100", 1);
        serverWeightMap.put("192.168.1.101", 1);
        serverWeightMap.put("192.168.1.102", 2);
        serverWeightMap.put("192.168.1.103", 2);
        serverWeightMap.put("192.168.1.104", 3);
    }
}

通过访问URL的哈希值来分配请求，可以让每个URL都指向同一个后端服务器。这种方法在后端服务器进行缓存时特别有用。它能确保缓存得到充分利用，降低重复计算的需求。例如，大型电商网站的商品页面缓存就是利用这种方法来提升响应速度的。

public class LoadBalanceUtil {
    private static String requestIp;
    /**
     * 统计路由结果
     *
     * @param routingMap 记录路由结果的Map
     */
    public static void countRoutingMap(Map<String, Integer> routingMap) {
        // 路由总体结果
        for (Map.Entry<String, Integer> entry : routingMap.entrySet()) {
            System.out.println("IP:" + entry.getKey() + "，次数：" + entry.getValue());
        }
    }
    /**
     * 模拟路由调用
     *
     * @param loadBalance  负载均衡策略
     * @param requestCount 请求次数
     * @return 负载均衡的记录
     */
    public static Map<String, Integer> imitateRouting(LoadBalance loadBalance, int requestCount) {
        Map<String, Integer> serverMap = new ConcurrentHashMap<>(IpMap.serverWeightMap.size());
        for (int i = 0; i < requestCount; i++) {
            String server = loadBalance.route(IpMap.serverWeightMap);
            Integer count = serverMap.getOrDefault(server, 0);
            serverMap.put(server, ++ count);
        }
        return serverMap;
    }
    /**
     * 获取Ip地址
     *
     * @return IP地址
     */
    public static String getIp() {
        try {
            InetAddress ip4 = Inet4Address.getLocalHost();
            return ip4.getHostAddress();
        } catch (UnknownHostException e) {
            e.printStackTrace();
        }
        return null;
    }
    /**
     * 获取请求的 Ip地址 （模拟）
     *
     * @return IP地址
     */
    public static String getRequestIp() {
        return requestIp;
    }
    /**
     * 设置请求的IP 模拟
     *
     * @param requestIp 请求IP
     */
    public static void setRequestIp(String requestIp) {
        LoadBalanceUtil.requestIp = requestIp;
    }
}

缓存处理问题

public class RandomLoadBalance implements LoadBalance {
    /**
     * 路由
     *
     * @param serverMap 服务列表
     * @return 选择到的一个服务
     */
    @Override
    public String route(Map<String, Integer> serverMap) {
        // 复制遍历用的集合，防止操作中集合有变更
        List<String> serverList = new ArrayList<>(serverMap.size());
        serverList.addAll(serverMap.keySet());
        // 随机数随机访问
        int randomInt = new Random().nextInt(serverList.size());
        return serverList.get(randomInt);
    }
}

服务器一旦出现故障，与之关联的对象缓存便会失效。这时，需将故障服务器的缓存清除，导致缓存服务器总数减少至N减1台。同时，映射计算方式也将调整为hash(object)对(N - 1)取余。这一变动将扰乱既有的缓存策略，进而对系统性能造成影响。

/**
 * 测试 随机
 */
@Test
public void testRandom() {
    Map<String, Integer> routingMap = LoadBalanceUtil.imitateRouting(new RandomLoadBalance(), 20000);
    // 统计路由结果
    LoadBalanceUtil.countRoutingMap(routingMap);
}

一致性哈希算法

IP:192.168.1.100，次数：3959
IP:192.168.1.101，次数：4015
IP:192.168.1.102，次数：4017
IP:192.168.1.103，次数：4009
IP:192.168.1.104，次数：4000

为了克服数据分布不均的问题，一致性哈希算法采用了虚拟节点的方法。这种方法会为每个服务节点生成多个哈希值，然后在相应的位置放置一个代表该节点的虚拟节点。这样做可以使数据分布更加均衡，从而提升系统的整体性能。

public class RoundRobinLoadBalance implements LoadBalance {
    private static volatile Integer index = 0;
    /**
     * 路由
     *
     * @param serverMap 服务列表
     * @return 选择到的一个服务
     */
    @Override
    public String route(Map<String, Integer> serverMap) {
        // 复制遍历用的集合，防止操作中集合有变更
        List<String> serverList = new ArrayList<>(serverMap.size());
        serverList.addAll(serverMap.keySet());
        synchronized (RoundRobinLoadBalance.class) {
            index++;
            if (index == serverList.size()) {
                index = 0;
            }
            return serverList.get(index);
        }
    }
}

虚拟节点示例

/**
 * 测试 轮询
 */
@Test
public void testRoundRobin() {
    Map<String, Integer> routingMap = LoadBalanceUtil.imitateRouting(new RoundRobinLoadBalance(), 20000);
    // 统计路由结果
    LoadBalanceUtil.countRoutingMap(routingMap);
}

为每台服务器设定三个虚拟节点，具体为“Node A#1”“Node A#2”“Node A#3”和“Node B#1”“Node B#2”“Node B#3”，并计算它们的哈希值。这样得到六个虚拟节点。这些节点能更精确地分配数据，有助于降低数据不平衡现象。

IP:192.168.1.100，次数：4000
IP:192.168.1.101，次数：4000
IP:192.168.1.102，次数：4000
IP:192.168.1.103，次数：4000
IP:192.168.1.104，次数：4000

在实际的架构部署过程中，众人对哪种负载均衡技术更偏爱？不妨在评论区留下您的看法，同时别忘了点赞和转发这篇文章！

public class WeightRandomLoadBalance implements LoadBalance {
    /**
     * 路由
     *
     * @param serverMap 服务列表
     * @return 选择到的一个服务
     */
    @Override
    public String route(Map<String, Integer> serverMap) {
        Map<String, Integer> tempMap = new HashMap<>(serverMap.size());
        tempMap.putAll(serverMap);
        List<String> serverList = new ArrayList<>();
        for (String server : tempMap.keySet()) {
            // 按照权重比例添加服务节点（权重高，节点数量多）
            for (int i = 0; i < serverMap.get(server); i++) {
                serverList.add(server);
            }
        }
        int randomInt = new Random().nextInt(serverList.size());
        return serverList.get(randomInt);
    }
}

/**
 * 测试 加权随机
 */
@Test
public void testWeightRandom() {
    Map<String, Integer> routingMap = LoadBalanceUtil.imitateRouting(new WeightRandomLoadBalance(), 20000);
    // 统计路由结果
    LoadBalanceUtil.countRoutingMap(routingMap);
}
