设备VLAN划分的必要性

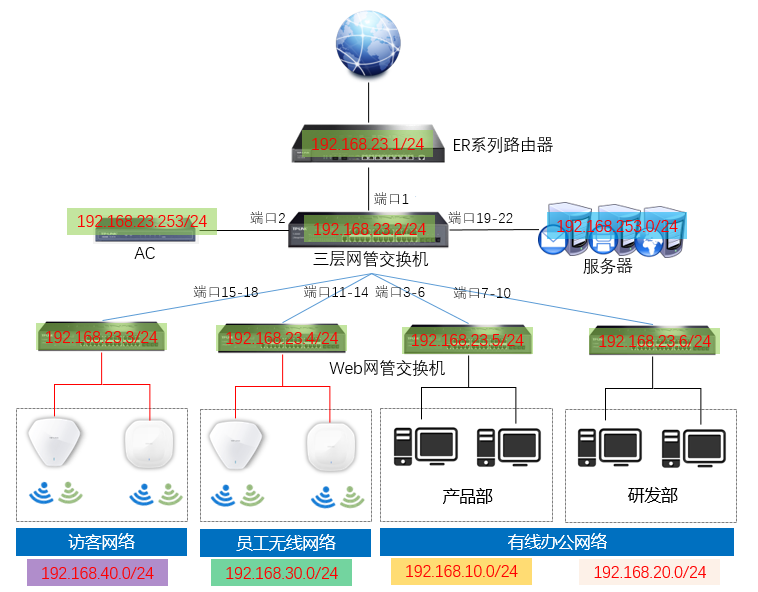

为了方便设备的管理，采用VLAN划分确实是个明智之举。我们能够把路由器、交换机、AC、AP等设备统一归类到同一个VLAN中，并对不同网络实施VLAN的区分。以某企业网络为例，这样的划分能显著提升网络效率，让网络运行更加规范和有序。此案例中，三层网管交换机的端口一与路由器相连，端口二则接通了AC。这种连接方式为后续的配置打下了坚实的基础。
端口配置操作

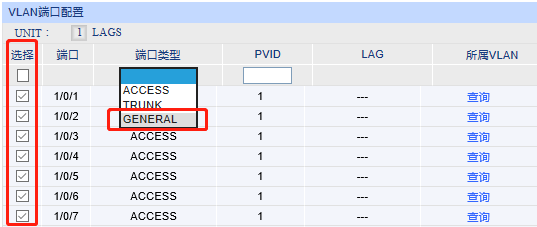

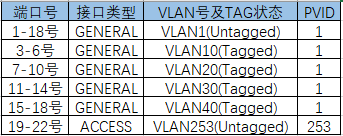

配置过程中，需在“VLAN->802.1QVLAN->端口配置”界面中，选择1至18号端口。端口类型应选择通用型，随后完成提交操作。为何选择通用型端口？这是因为它能与多数网络设备兼容，且适用于不同网络环境。提交环节尤为关键，它确保了配置能够顺利执行。许多企业在这一环节出现失误，进而影响了网络的稳定连接。
VLAN创建与端口设置

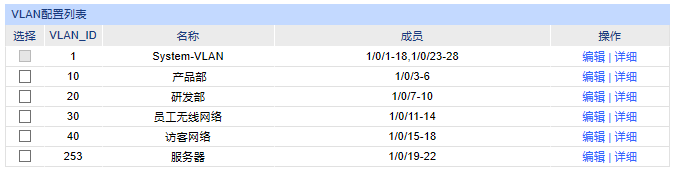

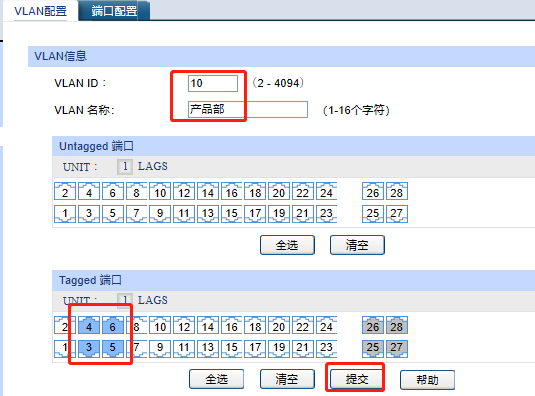

进入“VLAN配置”页面，在“VLAN->802.1QVLAN”部分，我们要建立VLAN10。需要选择3到6号端口作为标识端口，并进行相应的操作。这些端口各有其作用，其中3到6号端口在VLAN10中的主要任务是进行数据传输和设备接入。一旦VLAN10构建完成，设备之间的数据传输便可通过专属的路径进行，从而有效提高了网络运作的效率。
路由功能配置

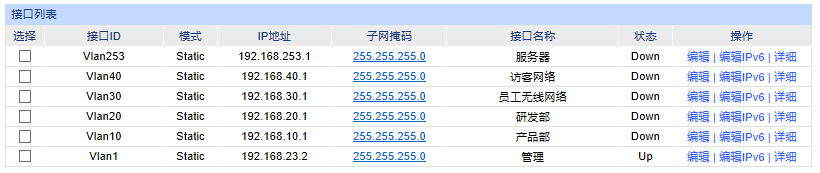

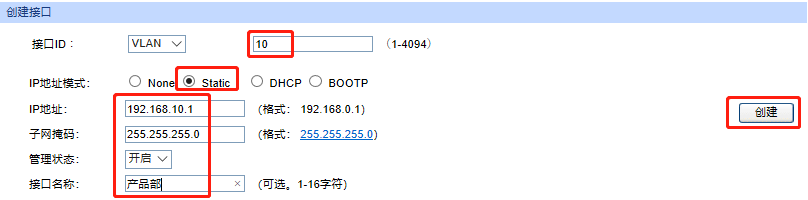

在这个步骤里，得输入VLAN的标识码，再选一个IP地址设成静态模式。然后，得填上网络信息，把创建过程做完。用静态IP模式能让网络更稳，设备IP地址不变化，管理起来方便。网络参数填对很重要，比如子网掩码和网关这些，要是填错了，设备就上不了网。
DHCP服务器设置

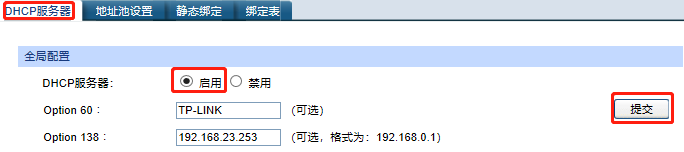

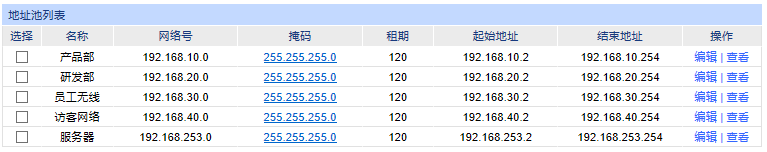

路由器拥有DHCP服务器的功能，这个服务器主要是用来管理IP地址池的设置。输入必要的网络信息后，就能轻松完成添加。它能够自动分配IP地址，从而减少人工配置的负担。正确设定地址池的范围，有助于设备顺利获取有效的IP地址，还能提升网络资源的使用效率。例如，在设备众多的办公室网络中，DHCP服务显得尤为重要。
静态路由及NAPT规则

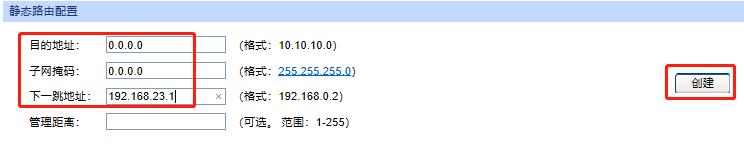

配置静态IPv4路由时，需指定路由器IP作为下一跳，例如本例中的192.168.23.1。通过静态路由，数据可按既定路径传输。路由器获取数据后，还需在“传输控制”的“NAT设置”中添加新规则。此NAPT配置使内网设备可通过公网IP上网。研发部门和服务器区域因为无法接入网络，所以没有对静态路由进行设置。
访问控制配置

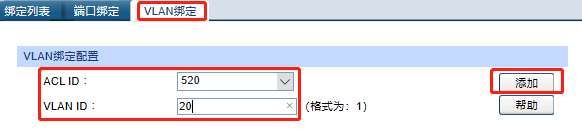

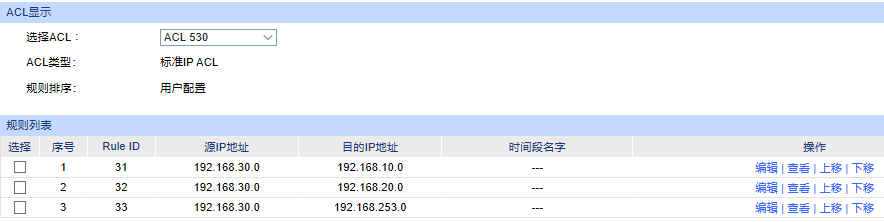

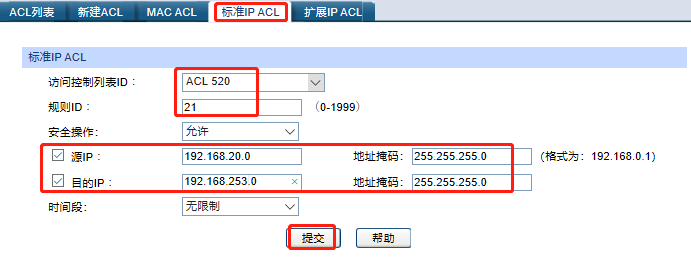

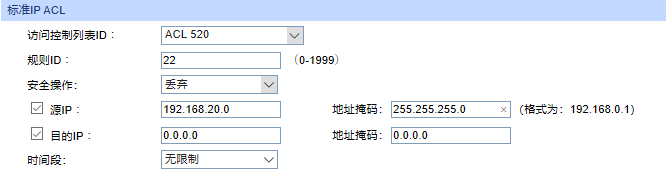

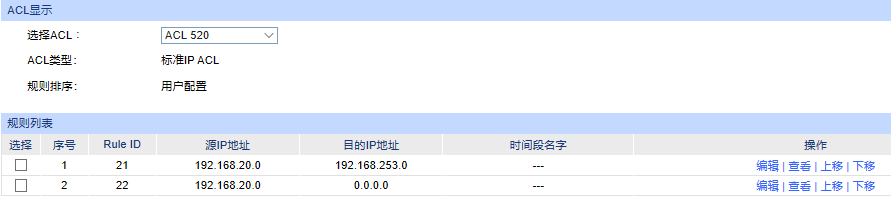

交换机通过ACL来控制访问权限，这里采用的是标准的IP ACL。进入“访问控制”选项，点击“ACL配置”，在“标准IP ACL”部分，我们创建了一个编号为520的ACL。在设置规则ID时，我们输入了数字21，并设置了允许访问权限，并且指明了源IP和目标IP地址。ACL能对特定IP间的访问进行管控，这有助于提升网络的安全性。比如，可以设定研发人员对服务器的访问权限，从而防止信息外泄。
ARP防护功能
在网络安全配置中，必须激活ARP防护功能，这涉及到对源MAC、目标MAC及IP地址的验证。同时，需要输入VLAN ID并启用相应功能。ARP欺骗可能导致设备获取错误的MAC地址，进而引发网络故障。启用验证机制，可以有力抵御此类攻击，确保网络通信的稳定性。除此之外，网络攻击中有时会采用ARP欺骗手法来篡改数据，而这种功能也有能力抵挡这种威胁。
DHCP侦听功能
启动“DHCP侦听”功能，请在“网络安全”菜单里找到“DHCP侦听”这一项。找到后，进入“全局配置”页面进行启用。操作时，记得输入VLAN ID。这项功能能帮助终端和服务器通过安全端口进行DHCPOffer报文的接收和发送。要连接到合规的DHCP服务器，请在“网络安全”里点击“DHCP侦听”，并在“端口配置”中设定信任端口。这样做可以防止不法DHCP服务器行骗，确保网络数据传输准确无误。
配置完成效果
操作完毕后，三层网管交换机的配置已经到位，完全符合访问控制和网络安全的要求。这使得网络环境变得更加稳定和有序，设备管理也变得更加方便。企业能够更高效地使用网络资源，降低了网络故障的可能性。比如，办公网络可以稳定运行，员工的工作不会因为网络问题而受到影响。
